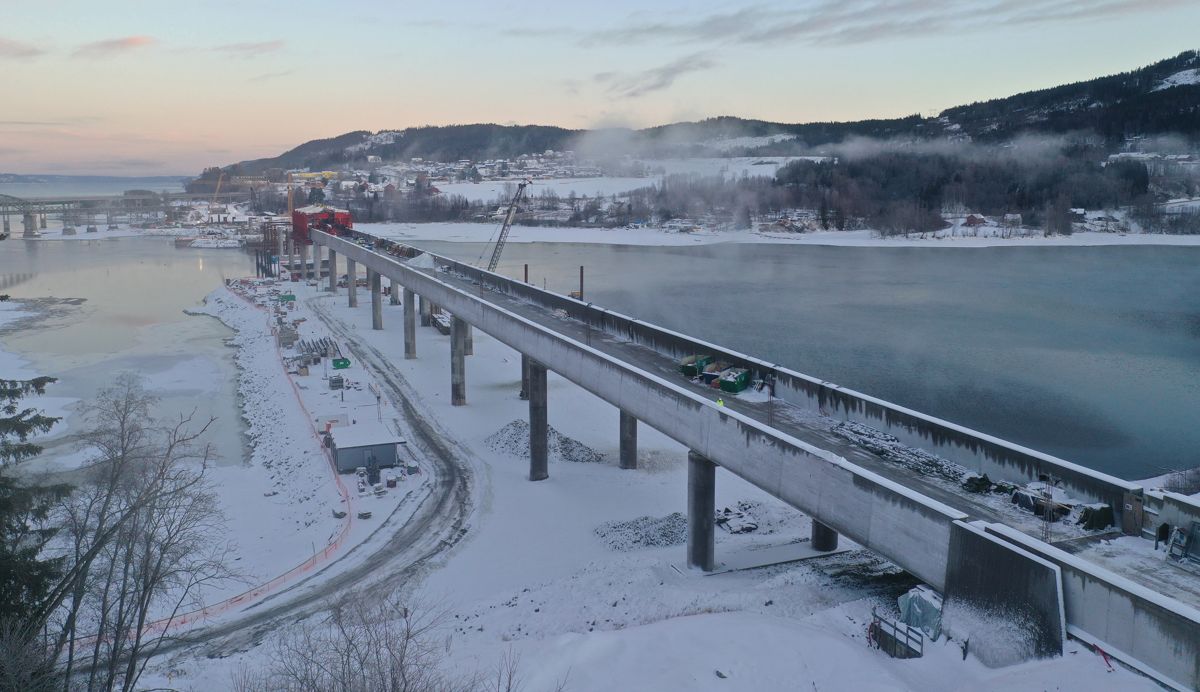

Jobbet frem iskald problemløsning på Minnevika bru

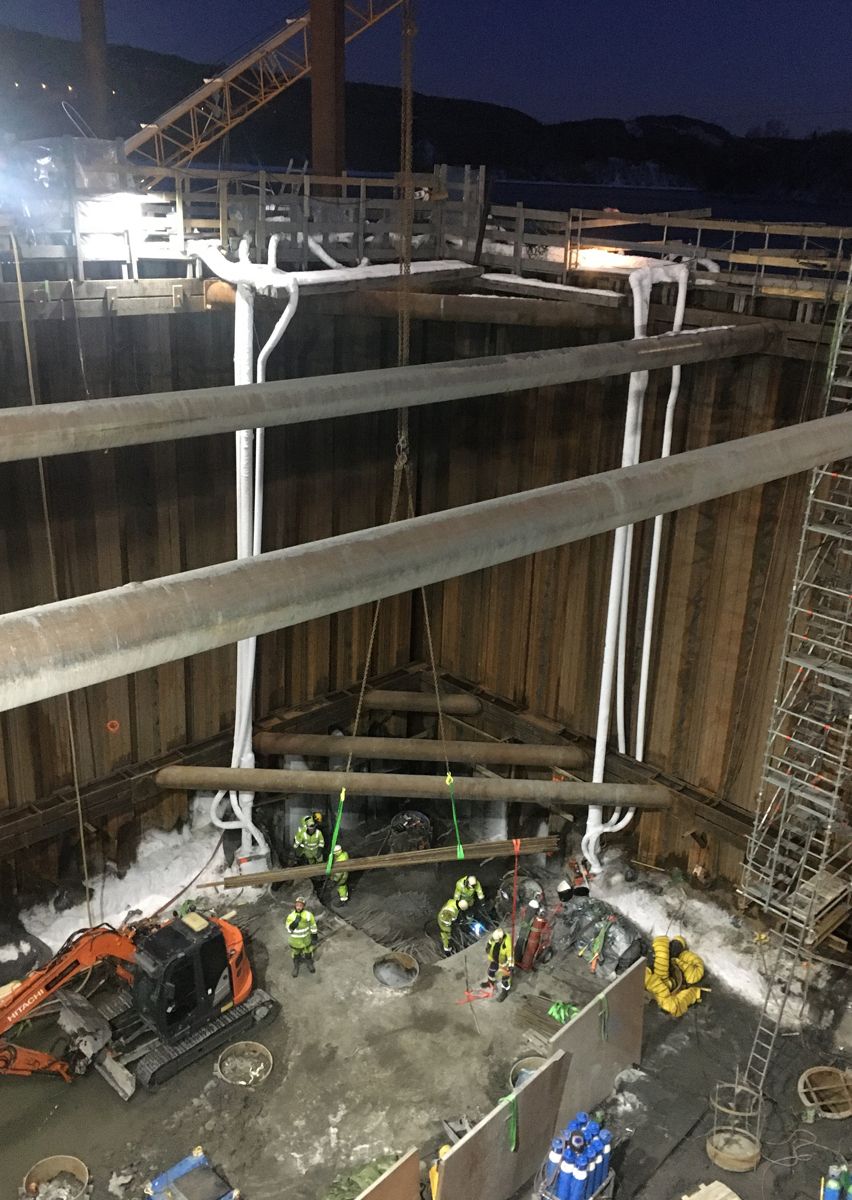

Det er dypt til fjell der arbeidsfellesskapet bygger Minnevika jernbanebru, og derfor er det presset ned 268 stålrørspeler i elvebunnen, og det er disse som skal bære søylene og brua. For å bygge fundamentene rammes en spuntkasse av stål rundt pelene, før det støpes en avstivningsplate i bunnen. Denne bunnplaten holder spuntkassen på plass og hindrer at vann kommer inn. Deretter tømmes kassen for vann, slik at videre arbeid med fundamentene foregår i tørr byggegrop.

Når spuntkassen for ett av hovedfundamentene midt i elva ble tømt for vann i fjor høst, oppstod en innlekkasje mellom bunnplata og spunten. Derfor ble spuntkassen fylt opp igjen med vann mens man vurderte ulike metoder for å utbedre lekkasjen.

Valget falt på å bruke grunnfrysning slik at byggegropa ble frosset tett og kunne tømmes. Dermed fikk man tilgang til å utbedre årsakene til innlekkasjen uten behov for undervannsarbeid.

– Denne metoden hadde færrest utfordringer knyttet til sikkerhet ved gjennomføring av arbeidene, samtidig som vi unngår forsinkelser som påvirker ferdigdatoen for brua, sier prosjektleder Ronny Eirik Hansen i Bane Nor i en melding til Byggeindustrien.

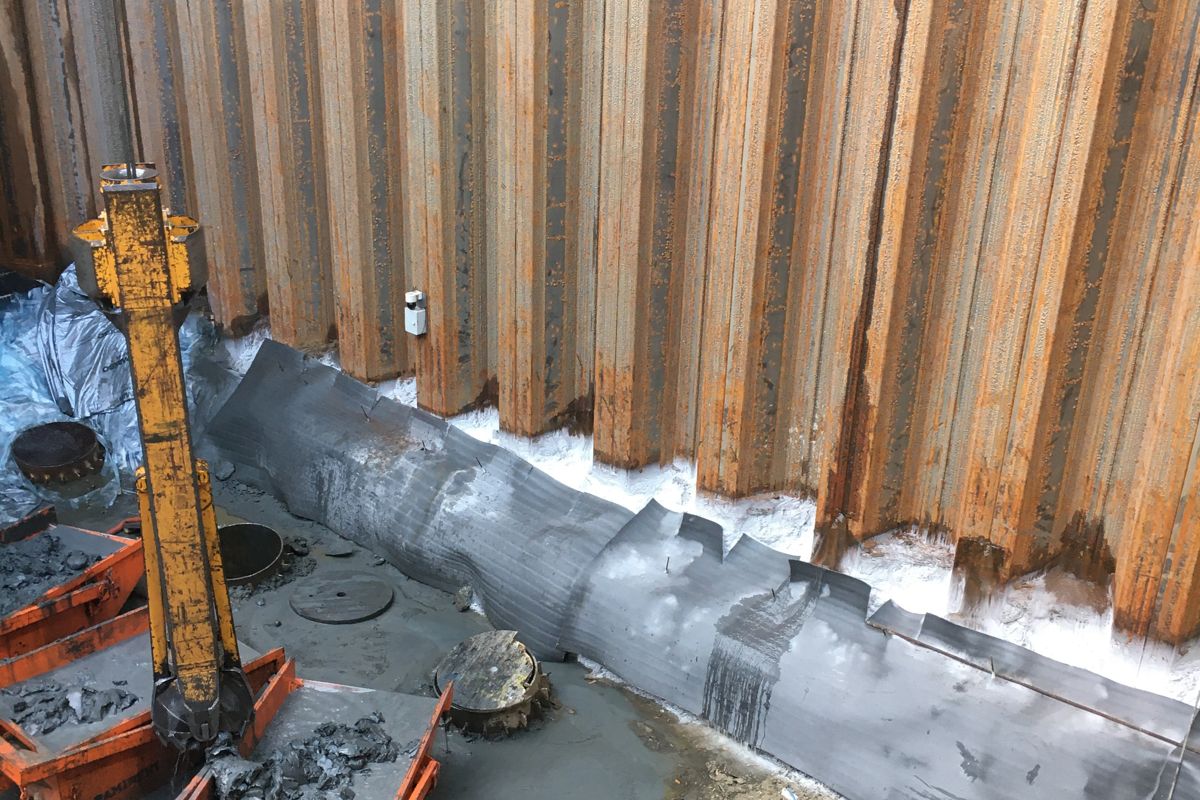

– Vi installerte horisontale fryserør rundt hele gropa som hindrer at vann og løsmasser trenger inn mellom spunten og avstivningsplata, sier markedsansvarlig Lasse Berggren i Geofrost.

Ved å bore inn fryserør under ett av hjørnene på byggegropa, har Geofrost dessuten etablert en frostblokk som nøytraliserer oppdriftskreftene slik at denne delen av plata kan repareres.

– Frossen grunn blir meget sterk og har god heft til andre materialer. Derfor er dette godt egnet til kombinasjonen vanntetting og stabilisering, påpeker Berggren.

Geofrost holder til i Oslo, men spesialistfirmaet utfører oppdrag over hele verden. Blant annet brukes grunnfrysing til sikring av byggegroper og svakhetssoner i tunneler, samt til grunnvannsbarrierer i forurenset grunn.

– Vi har tettet spunt i elv tidligere, men dette er første gang vi også fryser bunnen under en del av spuntkassen, legger Berggren til.
